CLEVER TIMING SYSTEM

Система электронной отметки отечественной разработки Clever Timing System (CTS) для спортивного ориентирования и рогейна. Разработана Семёном Якимовым по инициативе Алексея Ермаченкова в 2021-2022 году на базе открытого проекта Sportiduino для организации Массовых стартов по ориентированию и рогейну в Москве как бюджетный аналог существующих систем

Clever Timing System: компоненты системы

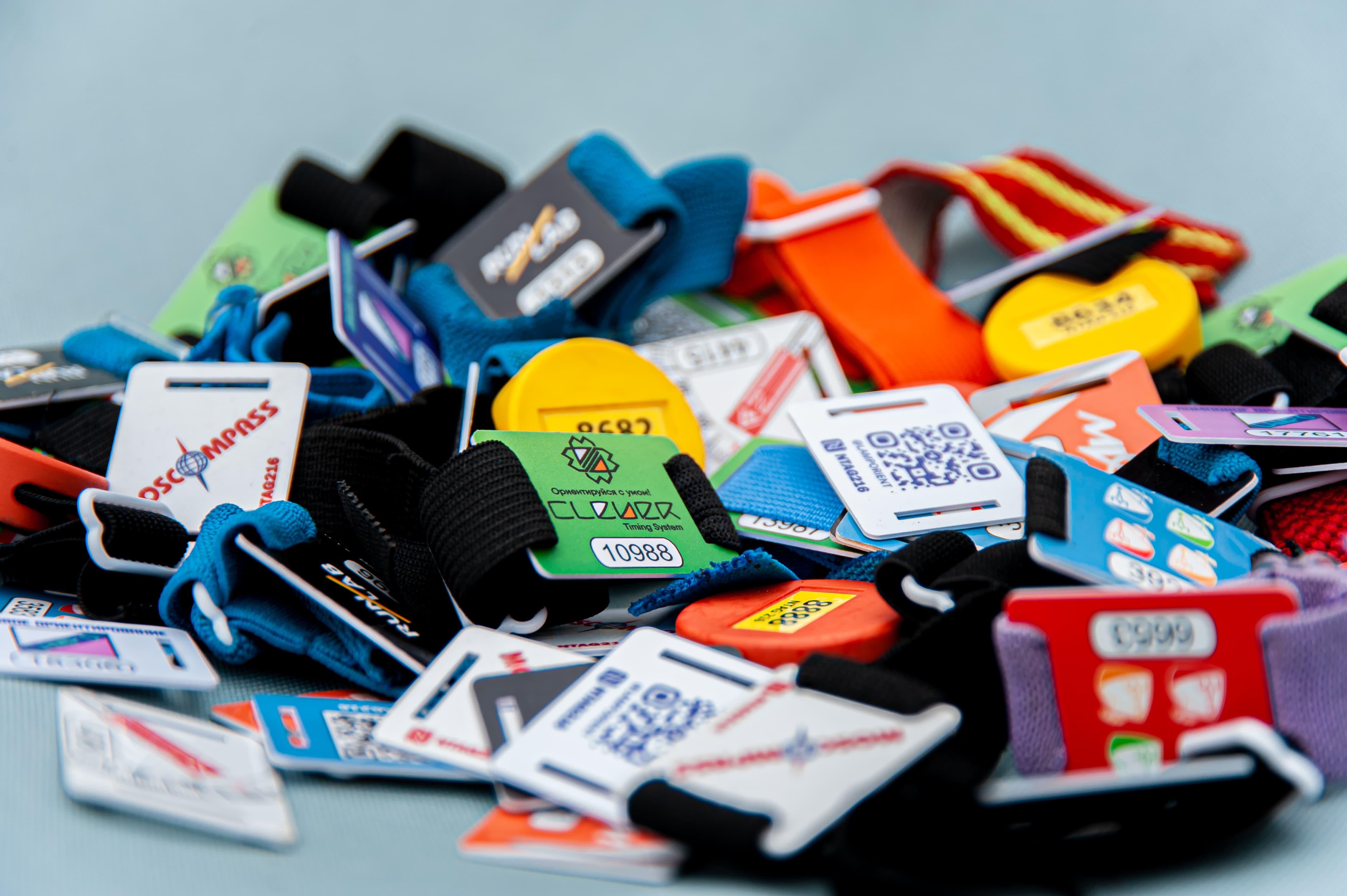

Чип электронной отметки

Чип электронной отметки представляет собой пассивный NFC чип NTAG216. Емкость – 216 отметок, которых достаточно для любых стартов по ориентированию и рогейну.

Чипы 1 поколения выполнены в формфакторе пластиковой карточки размера 26х35 мм с прорезями для крепления на резинку или одноразовый контрольный браслет, для ношения на пальце или запястье (розничная цена 300р.)
Чипы 2 поколения выполнены в формфакторе перстней диаметром 26 мм с креплением резинкой на палец (розничная цена 700р.)

Чипы 3 поколения - активные, для дистанционной отметки находятся в разработке

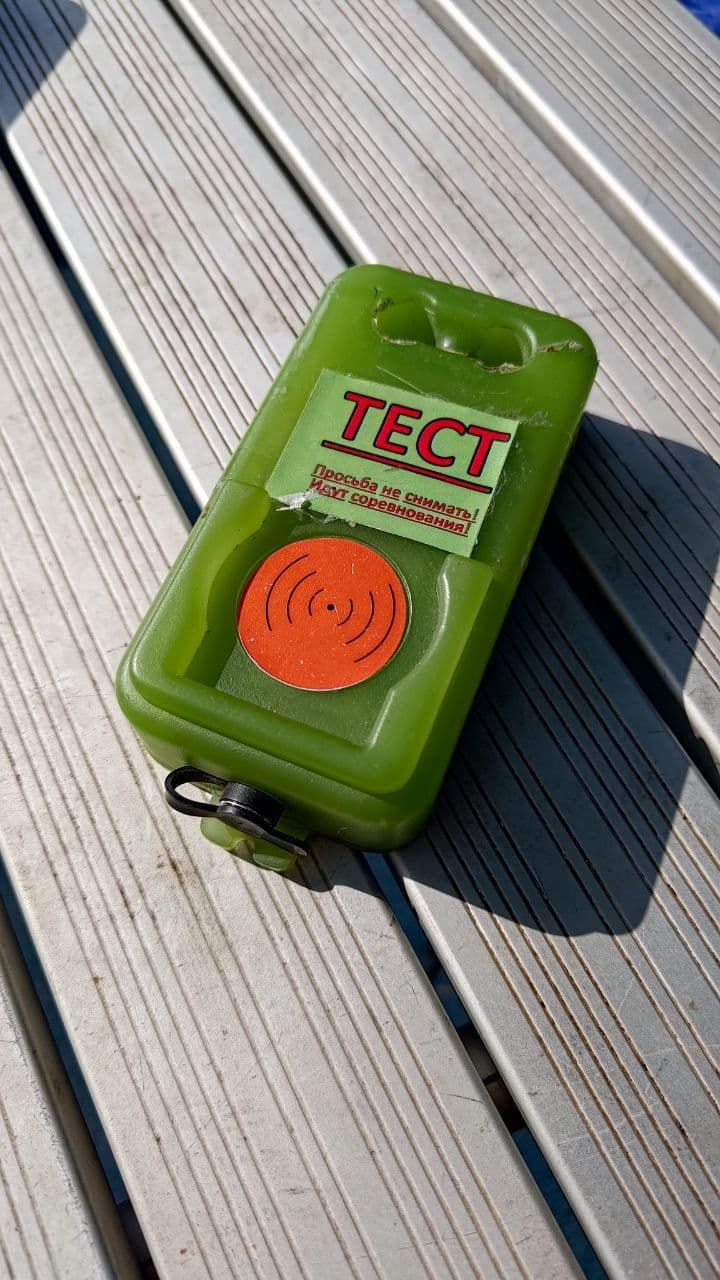

Базовая станция контрольного пункта

Станция электронной отметки – оборудование контрольного пункта, представляющее собой устройство для чтения и записи информации на чипы (карточки памяти) участников. Работает по NFC технологии обмена данными. Станции устанавливаются на контрольных пунктах и обеспечивают отметку спортсменов на них путем записи информации о номере КП и времени посещения в чип участника. Дистанция отметки – до 4 см. Станции дополнительно оснащены отверстиями для крепления антивандальным тросиком, номером контрольного пункта и бортиком со стикером-мишенью для фиксации чипа в зоне действия NFC антенны при записи данных

Станция электронной отметки CTS base v1 (синяя) - выведена из обращения

Станция электронной отметки CTS base v2 (зеленая) - эксплуатируется с 2022 года

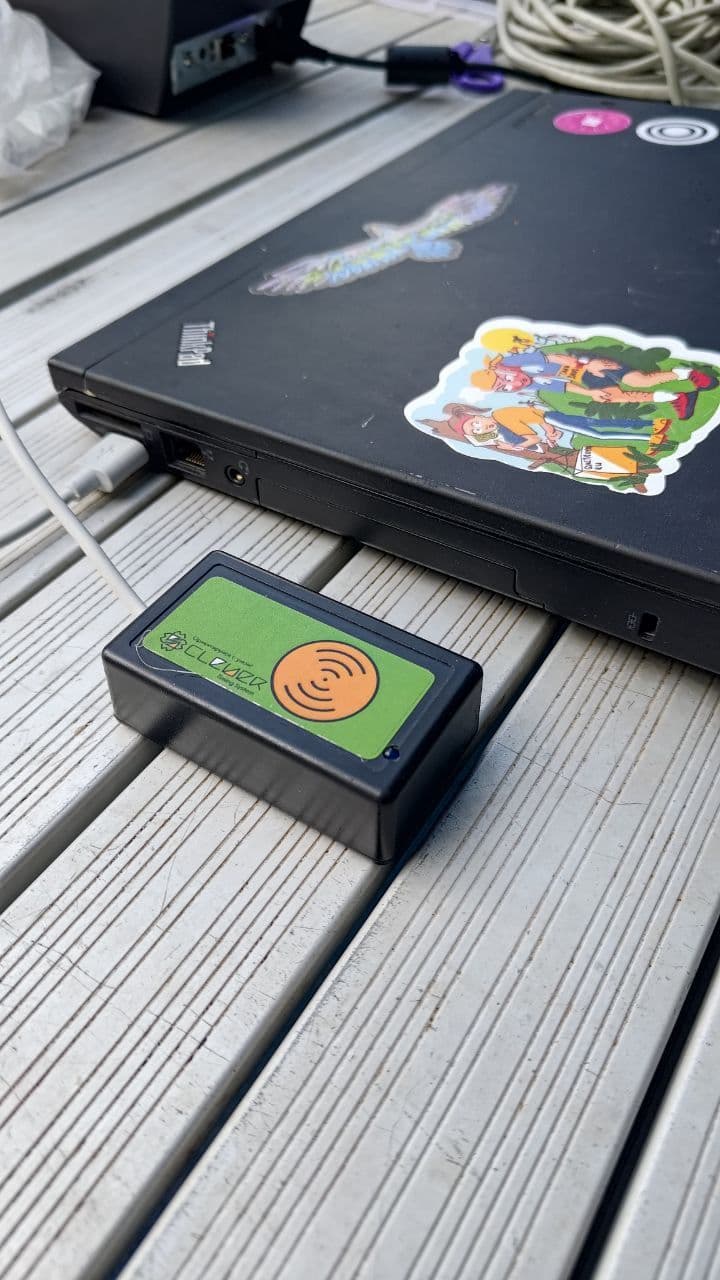

Читающая станция

Читающая станция – устройство сопряжения для передачи данных чипа участника в компьютер для последующей обработки. Использует USB-интерфейс для связи с компьютером.

Программное обеспечение

Чтение/запись чипов посредством читающей станции и компьютера - SportiduinoPQ

Чтение/запись чипов посредством NFC-модуля Android-устройства - SportiduinoApp

Прочее ПО для работы с системой CTS под ОС Windows

ПО для электронного хронометража: Winorient Sportorg MeOS

Команда разработчиков

Семён Якимов

Главный разработчик
– чемпион России по рогейну 2021, многократный победитель и призёр рогейнов, российских и международных приключенческих гонок
Основатель команды Forest Adventure
Алексей Ермаченков

Автор проекта «CTS»
– организатор более 1500 соревновательных стартов по спортивному ориентированию в Москве и России
Руководитель Секции спортивного ориентирования и турклуба (с 2005г. по н.в.) в НИЯУ МИФИ

Для спортсменов

Как правильно отмечаться чипами CTS?

Нужно поднести чип к антенне станции и не двигать до срабатывания. Отметка требует менее секунды, однако чип должен быть неподвижен в момент отметки. Если отметка не срабатывает, необходимо убрать чип от станции и приложить заново. Не следует водить чип по периметру станции и трясти его в момент отметки - в таком состоянии он не работает.

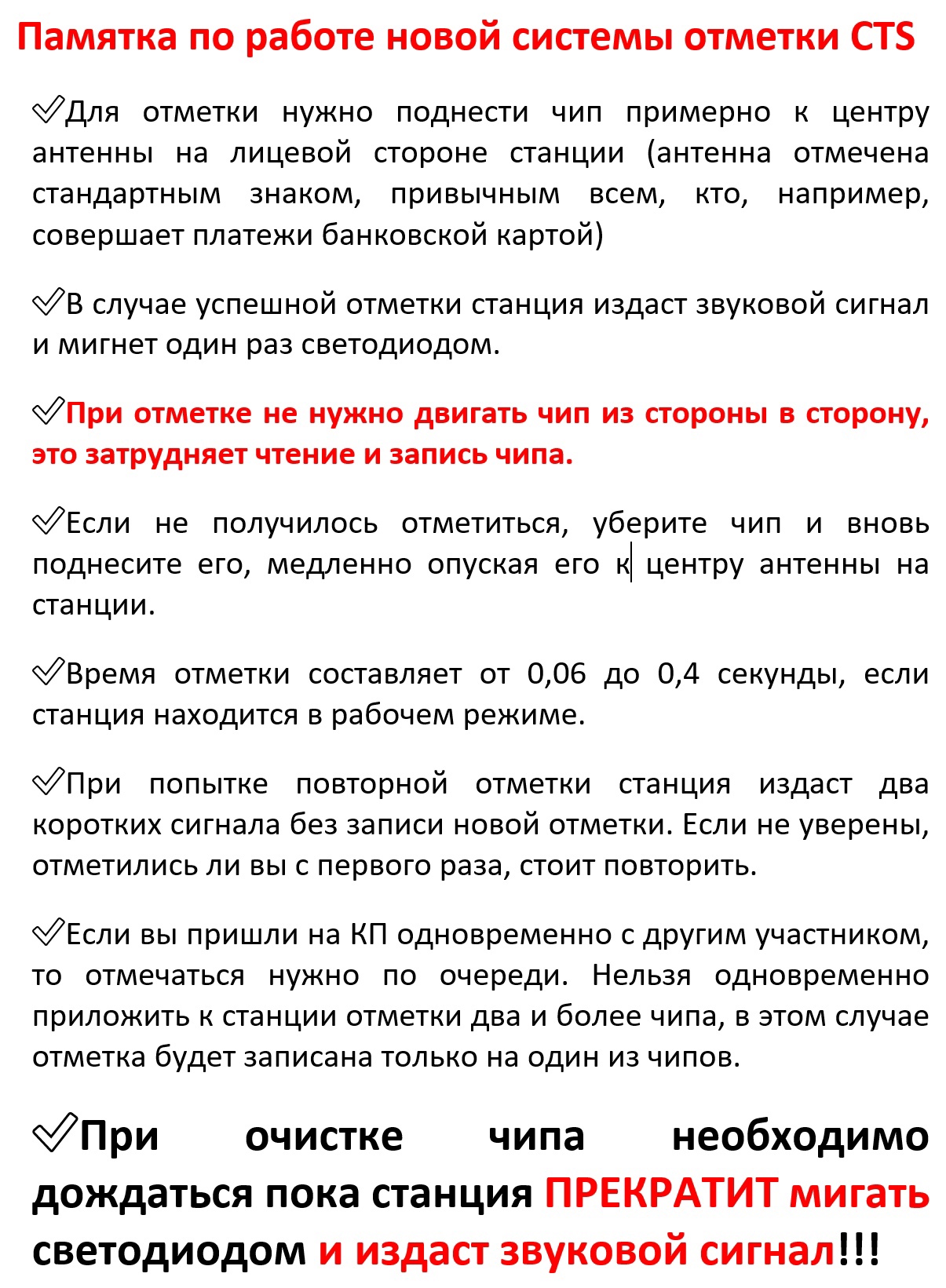

Инструкция по работе с чипами CTS и информационное видео о станциях и чипах 2 поколения.

В чем отличие чипов 1 и 2 поколения?

Чипы отличаются только форм фактором исполнения корпуса и, соответственно, комфортом при использовании и отметки на станциях. Элементная база у них одна и та же. Информационное видео о станциях и чипах 2 поколения.

Работает ли станция CleverTimingSystem с чипами систем отметок SportIdent, SFR, EMIT?

Нет, не работает.

Возможно ли арендовать чип?

Нет, возможность аренды не предусмотрена.

Можно ли купить чип с определенным номером?

Нет, но ряд чипов с "красивыми" номерами можно приобрести с доплатой

Почему не срабатывает станция "Старт"?

Станция "старт" не срабатывает, если вы не очистили память чипа. Для очистки необходимо приложить чип к станции "Очистка", дождаться пока станция ПЕРЕСТАНЕТ мигать светодиодом и издаст звуковой сигнал. Инструкция.

Есть ли гарантия на чипы?

Да, пожизненная. В случае неработоспособности чипа при отсутствии механических повреждений будет произведена замена на чип с новым номером.

А если я потеряю или сломаю чип, что делать?

Купить новый чип. При этом старый номер восстановить будет невозможно.

Какой срок службы чипа?

Срок службы неограничен, однако в случае модернизации оборудования возможен переход на новое поколение чипов, в этом случае выпущенные ранее чипы могут перестать работать. Производитель гарантирует поддержку чипов в течение года с момента продажи.

Что делать, если я не хочу покупать чип CTS?

Не принимать участие в стартах, где используется отметка CTS :-)

Возможно ли сдать купленный чип и вернуть стоимость обратно?

Нет, возможность обратного выкупа не предусмотрена.

Что будет, если я сам куплю NFC чип, запрограммирую и приеду на старт?

В лучшем случае мы попросим вас больше никогда так не делать. В худшем ваш номер чипа совпадет с номером кого-то из участников, затрет данные в финишной базе и тогда вас придётся дисквалифицировать :-)

Для организаторов

Можно ли приобрести систему отметки CTS?

Нет, в настоящий момент мы не производим комплекты системы отметки для продажи

Можно ли арендовать систему отметки CTS?

Если вы проводите мероприятия в Москве или области, вы можете обратиться к нам и взять комплект системы отметки в аренду. Стоимость от 15000 за мероприятие.

В регионы комплекты мы не отправляем.

Как присоединиться к разработке системы?

Если вы хотите принять участие в разработке системы или заняться сборкой станций из компонентов, вы можете связаться с нами и обсудить условия.

Могу ли я использовать привычное судейское ПО для проведения соревнований с применением системы CTS?

Вы можете использовать любое ПО работающее с системой SportIdent: Winorient, Sportorg, MeOS и др.

Какие перспективы у системы CTS?

На данный момент на российском рынке систем электронной отметки серьезный кризис.

Поставки немецкой системы Sportident нестабильны, стоимость запредельна, найти контрагентов готовых работать с госучреждениями, торгами без посредников практически невозможно.

Параметры отечественной системы SFR и соотношение цены-качества, а также доступность устраивают не всех потенциальных пользователей.

На этом фоне у нашей системы есть серьезные перспективы по занятию бюджетной ниши рынка как в текущем базовом варианте, так и в перспективном: при условии внедрения бесконтактной отметки. Текущая версия CTS стабильно работает на массовых стартах уже 3 года, а родительская Sportiduino на стартах туристов и рогейнеров без малого 10 лет.

Вопрос старта массового производства упирается в необходимость поиска сотрудников готовых заниматься заказом комплектующих с сборкой станций электронной отметки в массовых масштабах.

В чем преимущества системы CTS перед другими?

У CTS есть следующие преимущества:

- построена на базе открытого проекта, подразумевает наличие широких возможностей для дальнейшей разработки и кастомизации, в том числе конечными пользователями

- цена ниже аналогов

- использует перспективную массовую технологию nfc с доступными компонентами

- наличие всех комплектующих в свободной продаже как в России, так и за рубежом

- разработана и производится в России
